Jiangsu Julian Reducer Co., Ltd. se estableció en diciembre de 2014. Es una empresa nacional de alta tecnología con derechos de propiedad intelectual independientes que integra investigación y desarrollo, diseño, producción y procesamiento, y servicios técnicos.
Los productos principales son: reductor de engranajes helicoidales serie R, reductor de engranajes helicoidales de eje paralelo serie F, reductor de engranajes cónicos en espiral con engranajes helicoidales serie K, reductor de engranaje helicoidal helicoidal serie S, mezclador, reductor serie ZY, caja de cambios fotovoltaica, reductor cicloide.
Ampliamente utilizado en: equipos de mezcla de reactores químicos, equipos de fabricación de papel, equipos de transporte, equipos de materiales de construcción, equipos de protección ambiental, equipos de secado, equipos de máquinas de granos, equipos metalúrgicos, equipos textiles, equipos de caucho y plástico, equipos de fluidos, etc.
- Diseño modular altamente estándar: los productos se conectan y accionan fácilmente con diferentes tipos de motores u otros tipos de potencia de entrada. El mismo tipo de motorreductor se puede adaptar a las potencias opcionales de los motores. Por lo tanto, es fácil realizar diferentes soluciones para requisitos variados.
- Proporción: presenta muchas proporciones estrechamente divididas y una amplia gama de ellas. Se pueden obtener relaciones finales muy grandes mediante unidades combinadas para alcanzar velocidades de salida extremadamente bajas.
- Disposición de montaje: No hay limitación estricta a la disposición de montaje.
- Dimensión compacta y de alta resistencia: Las carcasas están hechas de hierro fundido de alta resistencia. Los engranajes y los engranajes del eje se terminan con un proceso de carburación con gas y una conexión a tierra precisa para obtener secuencialmente una alta capacidad de carga por cierto volumen.
- Larga vida útil: bajo la condición de seleccionar con precisión el tamaño del tipo y el mantenimiento y uso normales, los componentes principales (excepto aquellas piezas que se desactivan fácilmente) pueden durar hasta más de 25.000 horas. Las piezas que se pueden desactivar fácilmente incluyen aceite lubricante, sellos de aceite y cojinetes.
- Bajo nivel de ruido: Todos los componentes clave se terminan mediante un mecanizado preciso, un ensamblaje preciso y finalmente se prueban y, por lo tanto, se logra un nivel de ruido bastante bajo.
- Alta eficiencia: la eficiencia del engranaje helicoidal puede alcanzar el 95% y la eficiencia del engranaje helicoidal puede alcanzar el 89%.
- Gran capacidad de carga radial.
- Capacidad de carga axial de hasta el 5% de la carga radial.
-

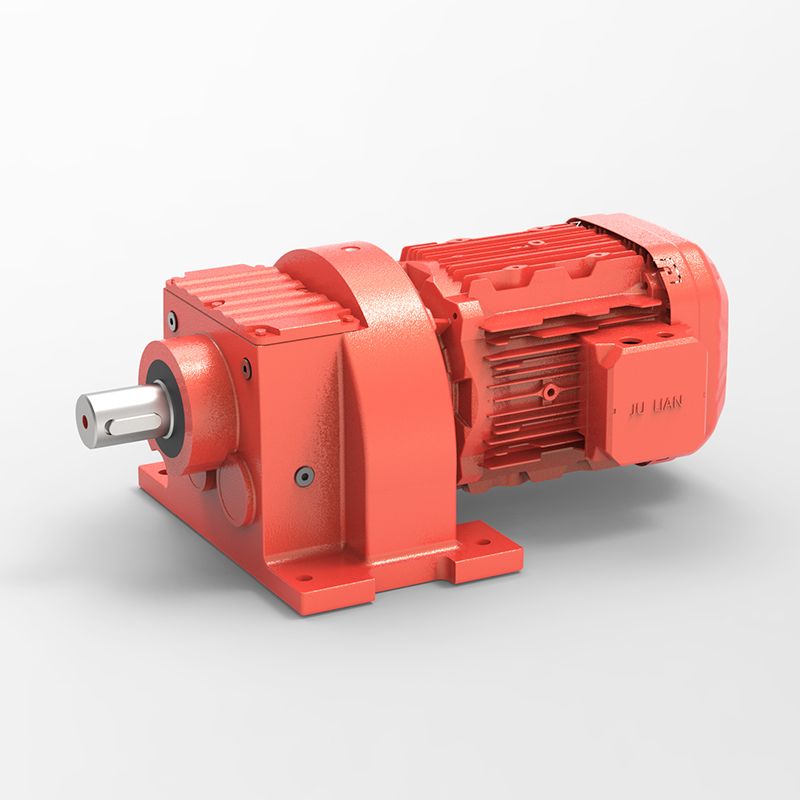

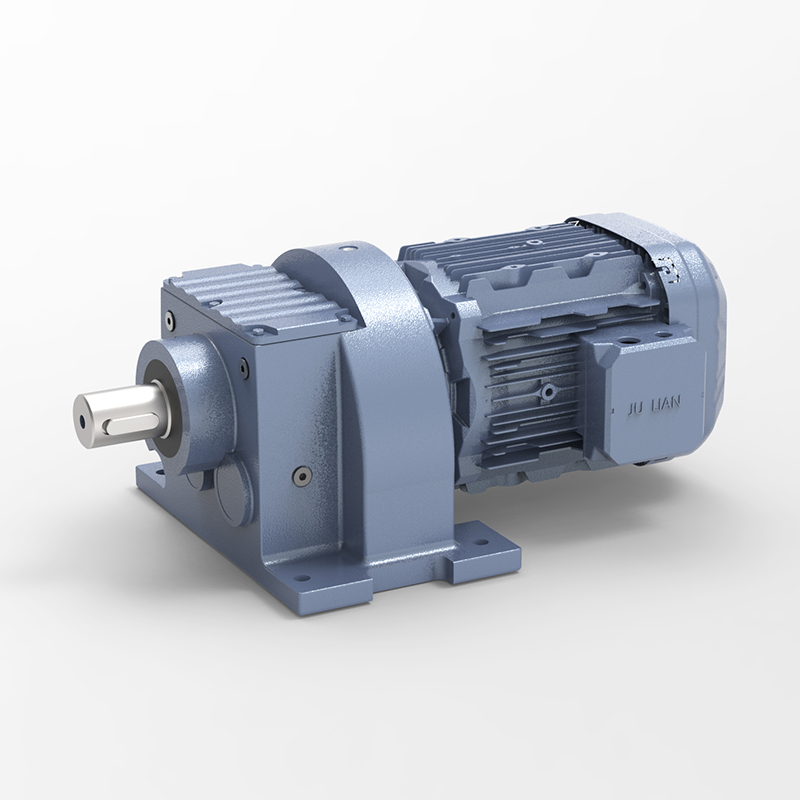

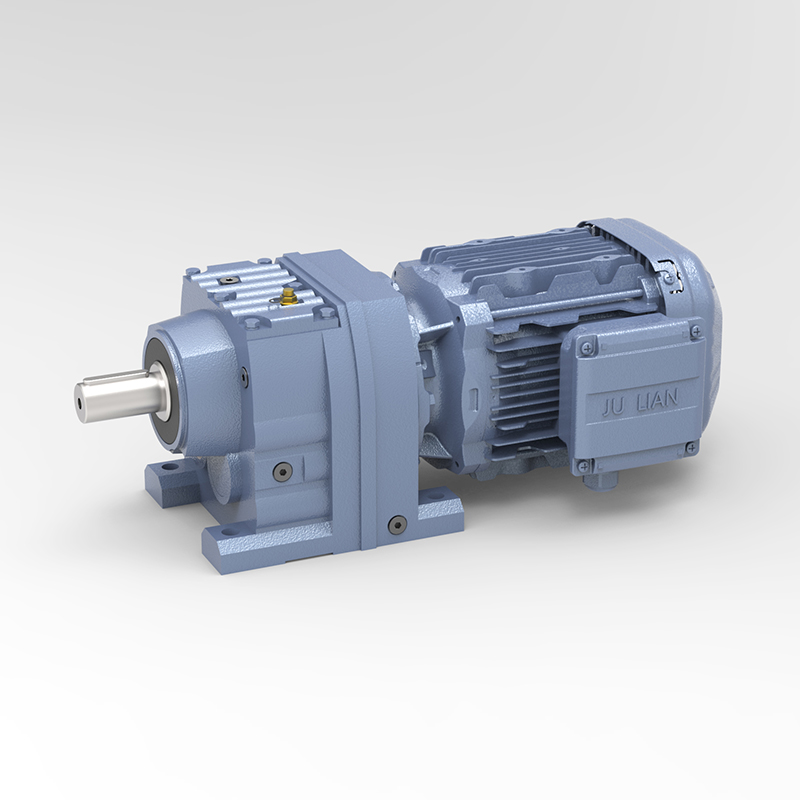

Unidades montadas con patas de engranajes helicoidales de dos o tres etapas. -

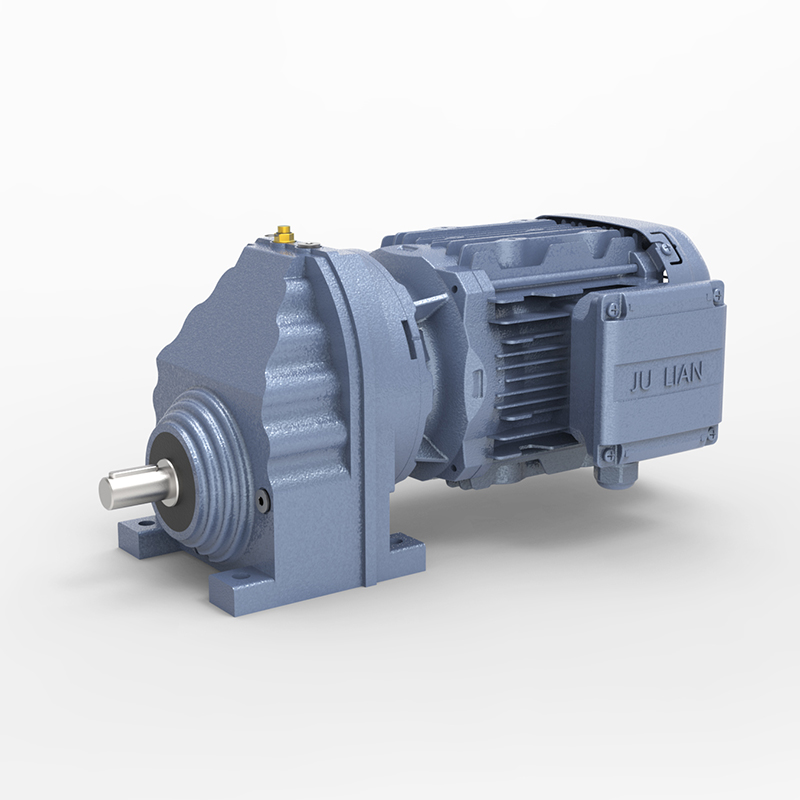

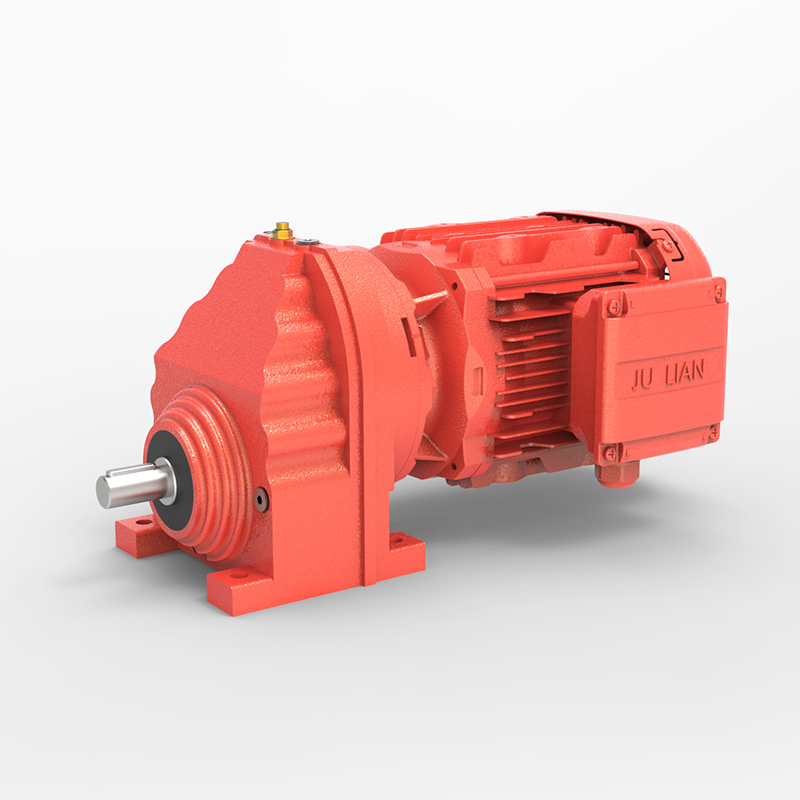

Unidades montadas con patas de engranajes helicoidales de dos o tres etapas. El tamaño de instalación es el mismo que el del reductor de molinete cicloidal. -

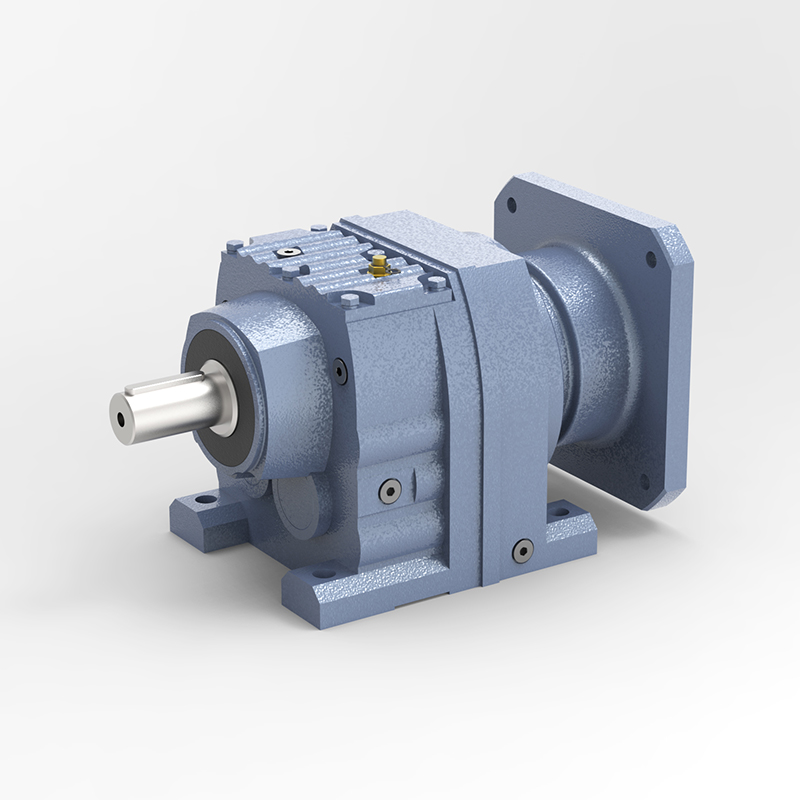

Unidades montadas con patas de engranajes helicoidales de dos o tres etapas. Compatible con el uso del servomotor -

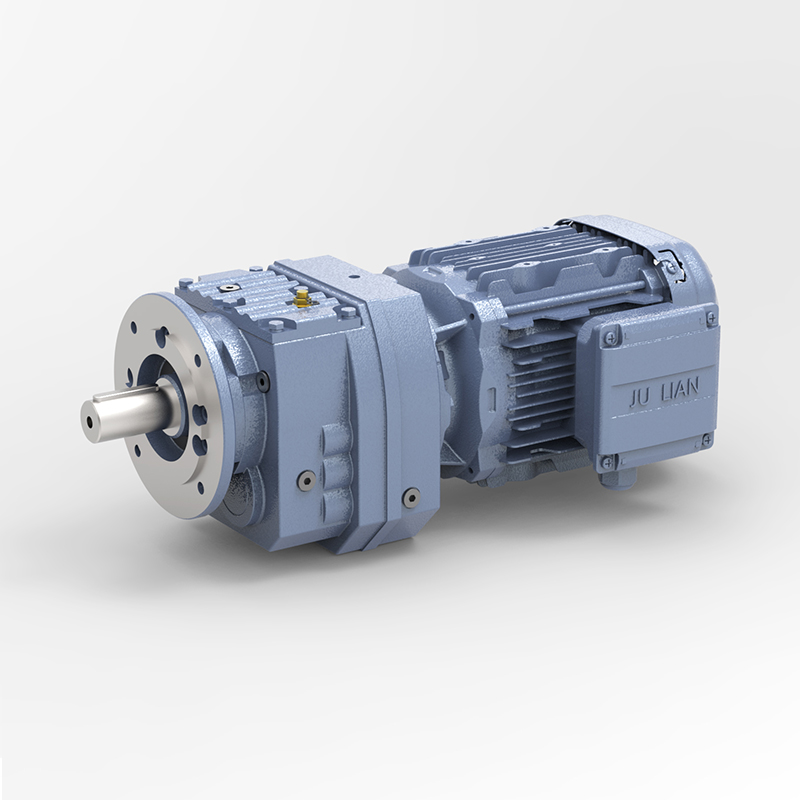

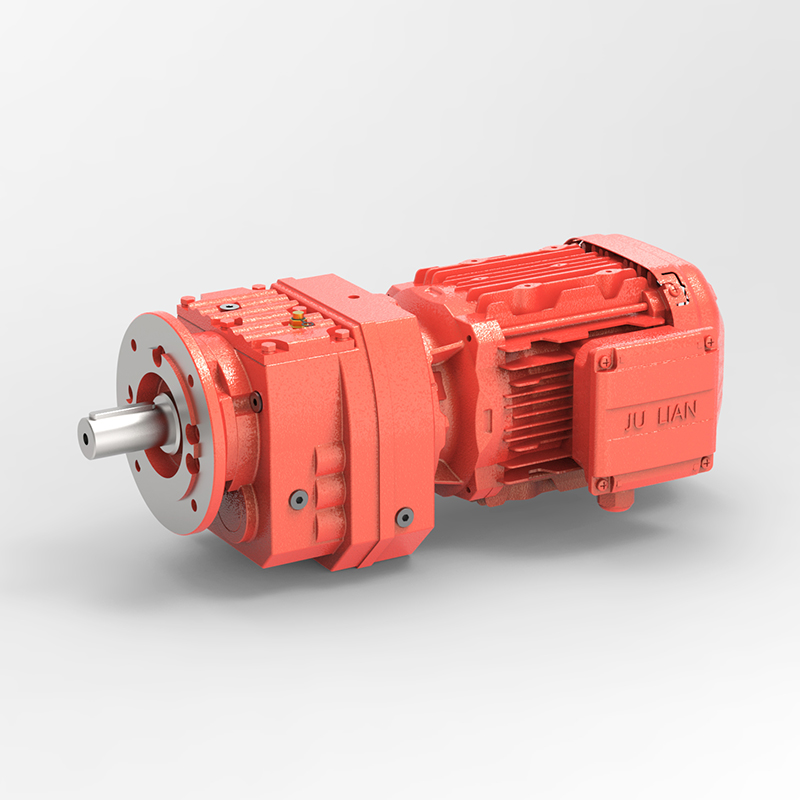

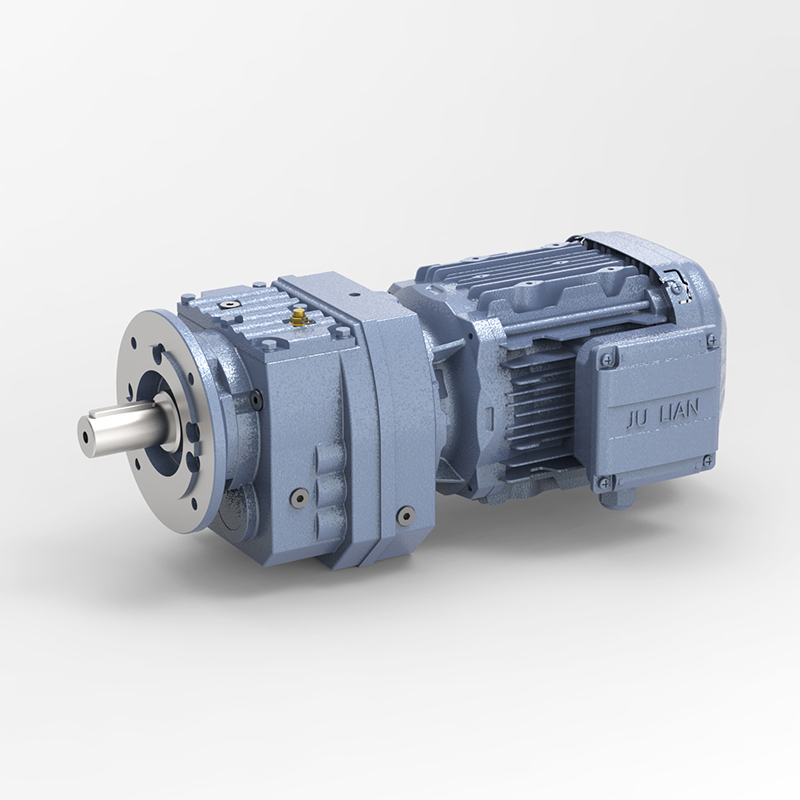

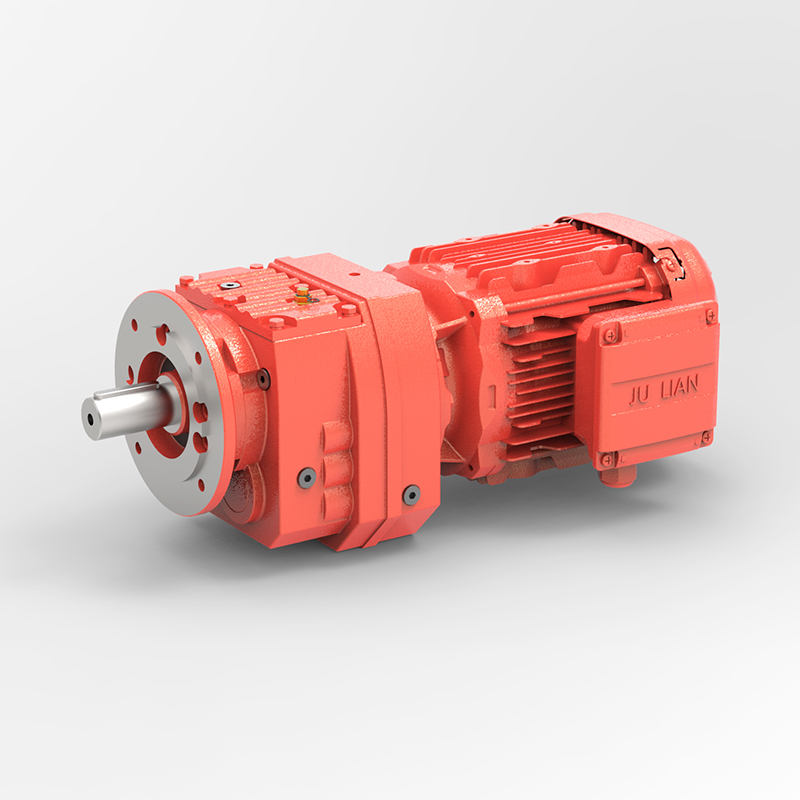

Unidades montadas con brida B5 de engranajes helicoidales de dos o tres etapas. -
Unidades montadas con brida B5 de engranajes helicoidales de dos o tres etapas. El tamaño de instalación es el mismo que el del reductor de molinete cicloidal. -
Unidades montadas con patas de engranajes helicoidales de una sola etapa. -

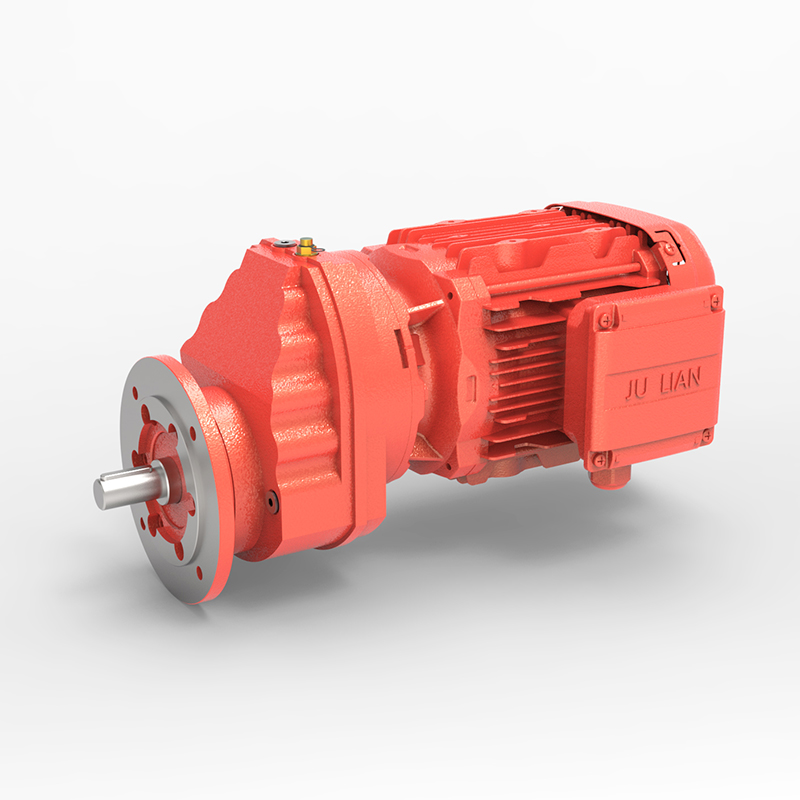

Unidades montadas en brida de engranajes helicoidales de una etapa. -

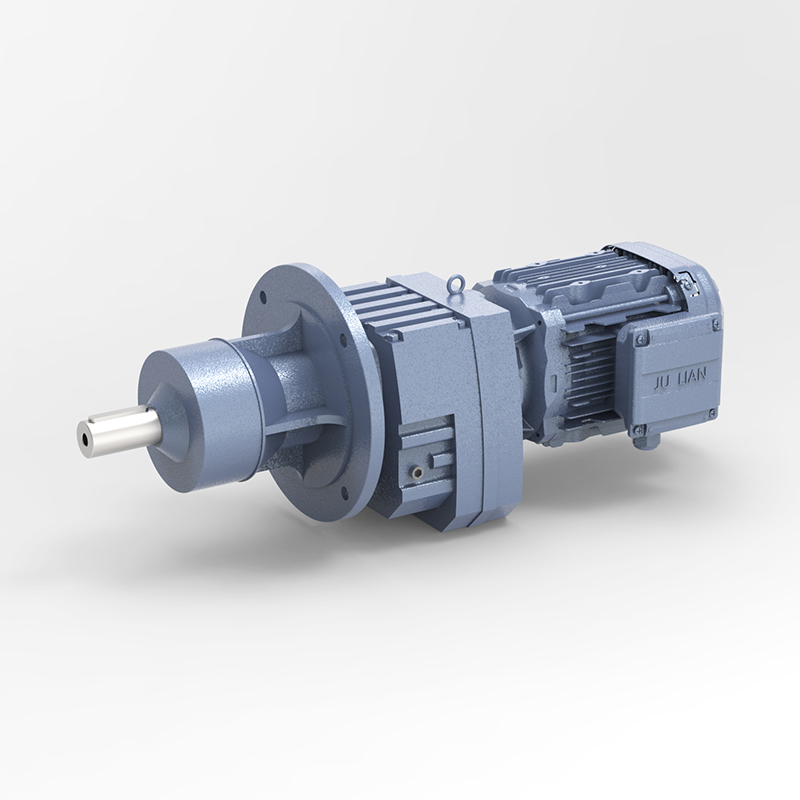

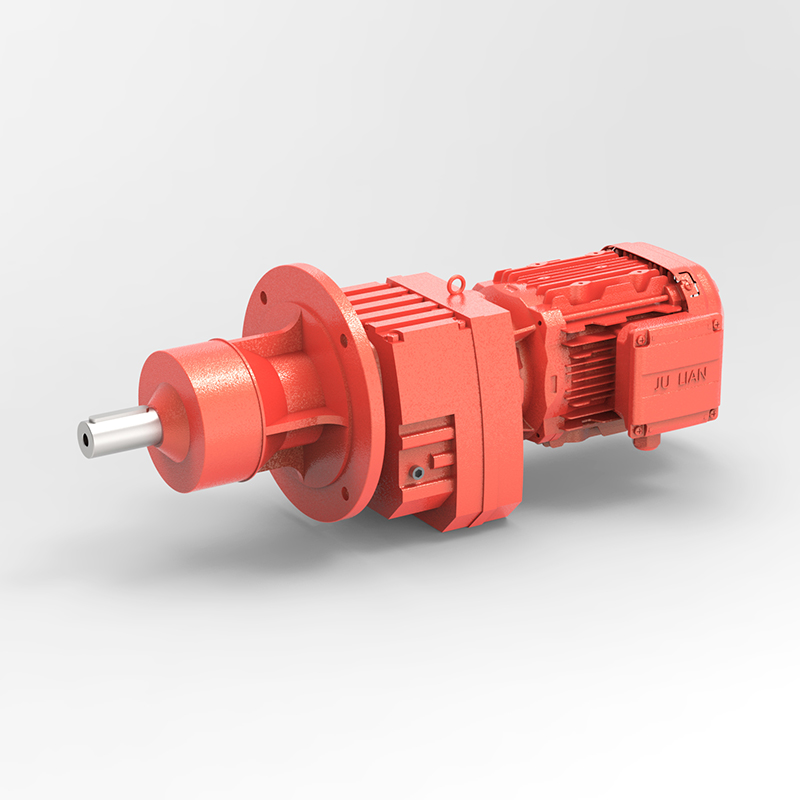

Motorreductor helicoidal montado en brida con carcasa de rodamiento extendida. -

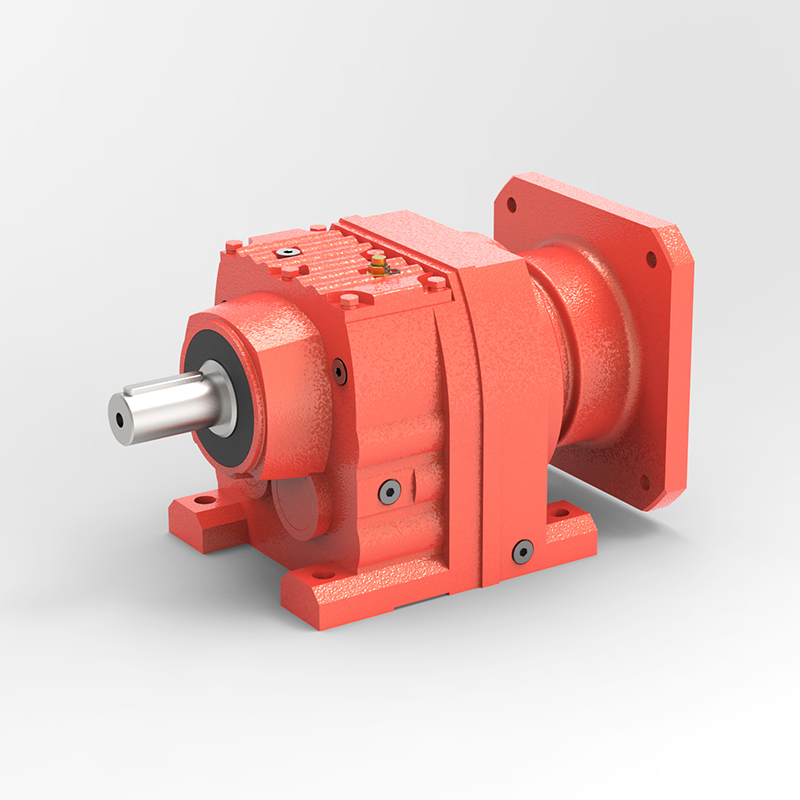

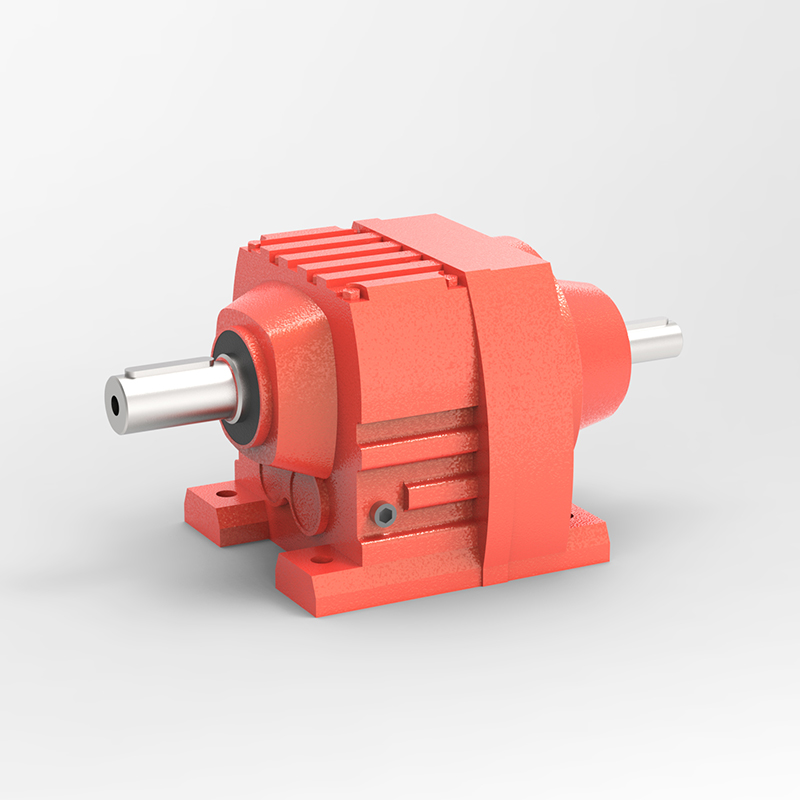

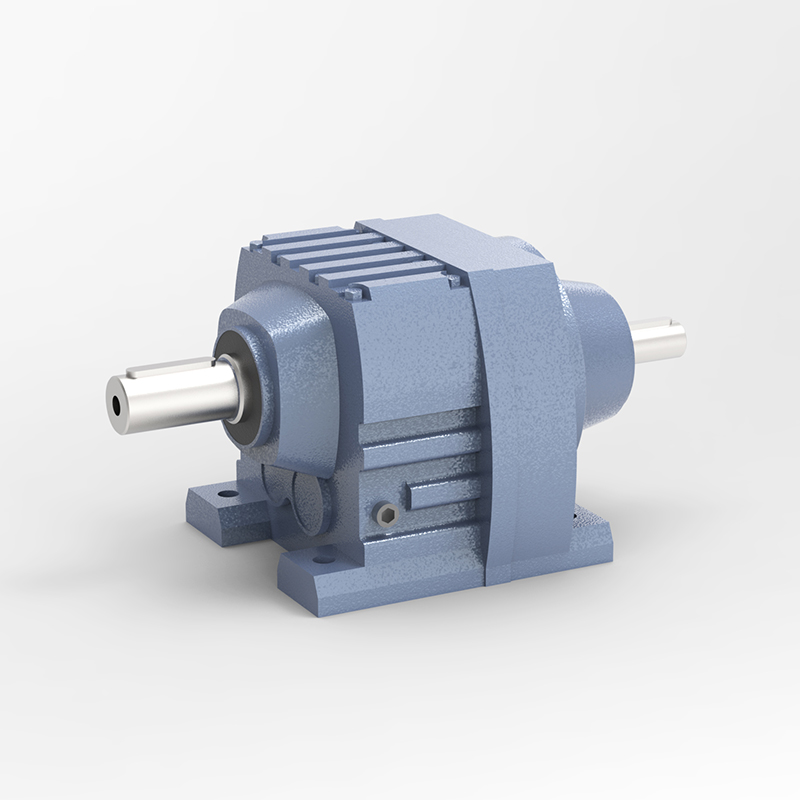

Tipo de eje de entrada. Como tipo modificado de los tipos mencionados anteriormente, está conectado con el eje de entrada en lugar del motor. -

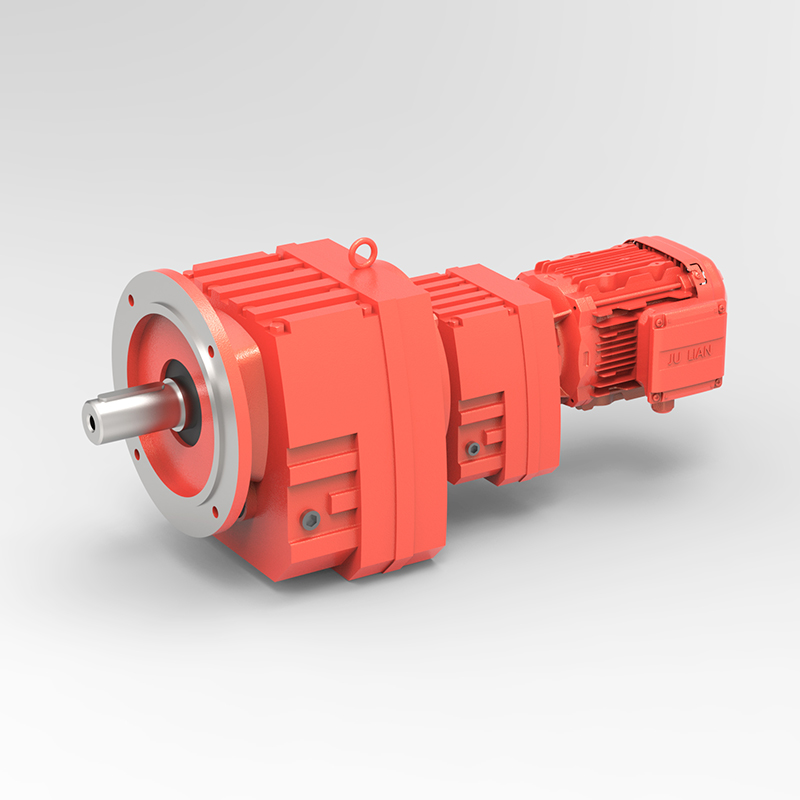

Tipos combinados de dos tipos diferentes. Hay proporciones muy grandes disponibles con estas unidades combinadas.
|
Modelo |
Dimensiones de montaje del pie (mm) |
Altura central (mm) |
Diámetro del eje de salida (mm) |
Longitud del eje (mm) |
Ancho de llave plana (mm) |
Potencia (kilovatios) |
Ratio de velocidad |
Par máximo permitido(Nm) |
| JR37 | 110*130 | 90 | 25 | 50 | 8 | 0,12~0,75 | 5~136 | 200 |
| JR47 | 135*165 | 115 | 30 | 60 | 8 | 0,25~2,2 | 5~173 | 300 |
| JR57 | 135*165 | 115 | 35 | 10 | 10 | 1,18 ~ 5,5 | 5~173 | 450 |
| JR67 | 150*195 | 130 | 35 | 70 | 10 | 0,37~7,5 | 5~170 | 600 |
| JR77 | 170*205 | 140 | 40 | 80 | 12 | 0,55~11 | 5~192 | 820 |
| JR87 | 215*260 | 180 | 50 | 100 | 14 | 0,75~18,5 | 5~192 | 1550 |
| JR97 | 250*310 | 225 | 60 | 120 | 18 | 1,5~30 | 5~197 | 3000 |
| JR107 | 290*370 | 250 | 70 | 140 | 20 | 2.2~45 | 5~197 | 4300 |
| JR137 | 340*410 | 315 | 90 | 170 | 25 | 4~45 | 5~197 | 8000 |
| JR147 | 380*500 | 355 | 110 | 210 | 28 | 7,5~90 | 5~195 | 13000 |
| Model | Diámetro del eje de salida (mm) |
Longitud del eje (mm) |
Ancho liso (mm) |
Diámetro exterior de montaje en brida (mm) |
Tamaño del tope de posicionamiento (mm) |
Paso del orificio de montaje (mm) |
Potencia (kilovatios) | relación de velocidad | Par máximo permitido (Nuevo Méjico) |
| JRF37 | 25 | 50 | 8 | φ120 φ160 φ200 |
φ80 φ110 φ130 |
φ100 φ130 φ165 |
0,12~0,75 | 5~136 | 200 |
| JRF47 | 30 | 60 | 8 | φ140 φ160 φ200 |
φ95 φ110 φ130 |
φ115 φ130 φ165 |
0,25~2,2 | 5~173 | 300 |
| JRF57 | 35 | 70 | 10 | φ160 φ200 φ250 |
φ130 φ180 |
φ130 φ165 φ215 |
1,18 ~ 5,5 | 5~173 | 450 |
| JRF67 | 35 | 70 | 10 | φ200 φ250 |
φ180 φ230 |
φ165 φ215 |
0,37~7,5 | 5~170 | 600 |
| JRF77 | 40 | 80 | 12 | φ250 φ300 |
φ230 φ250 |
φ215 φ265 |
0,55~11 | 5~192 | 820 |
| JRF87 | 50 | 100 | 14 | φ300 φ350 |
φ250 φ350 |
φ265 φ300 |
0,75~18,5 | 5~192 | 1550 |
| JRF97 | 60 | 120 | 18 | φ350 φ450 |
φ250 φ350 |
φ300 φ400 |
1,5~30 | 5~197 | 3000 |
| JRF107 | 70 | 140 | 20 | φ350 φ450 |
φ350 φ450 |
φ300 φ400 |
2.2~45 | 5~197 | 4300 |
| JRF137 | 90 | 170 | 25 | φ450 φ550 |
φ350 φ450 |
φ400 φ500 |
4~45 | 5~197 | 8000 |
| JRF147 | 110 | 210 | 28 | φ450 φ550 |
φ350 φ450 |
φ400 φ500 |
7,5~90 | 5~195 | 13000 |
 |
 |
 |
 |
|
Engranaje de precisión Hecho de acero para engranajes 20CrMnTi, proceso de molienda fina de temple y carburación con gas, precisión de molienda de engranajes de nivel 6, fuerte resistencia al desgaste, alta dureza, alta capacidad de carga por unidad de volumen |
Eje de engranaje Hecho de acero para engranajes 20CrMnTi, templado y rectificado con precisión, con gran capacidad de carga |
Gabinete Fundición gris HT200, hierro fundido de alta resistencia, cavidad interior limpia y sin rebabas. |
Eje de salida Hecho de material 40CR, templado y tratado térmicamente, con alta dureza y mayor capacidad de carga. |
 |
 |
||
|
Aspectos Las marcas son rodamientos Luozhou o Wafangdian, que tienen las características de bajo ruido, baja fricción, buena carga y alta velocidad. |
Motor Hecho de bobina de cobre puro, lámina de acero al silicio laminada en frío 800, baja pérdida, resistencia a altas temperaturas, pequeño aumento de temperatura, gran potencia, una capa de imprimación multicapa de pintura aislante molecular de alta densidad, aislamiento eficaz y resistente al polvo, gran durabilidad y larga vida larga |
||
- Cantidad mínima de pedido: 1 juego
- Método de embalaje: Polywood
- Plazo de entrega: 7-25 días
- Condiciones de pago: MANDO, CIF, CFR
- Método de pago: T/T o L/C
- Puerto de envío: Shanghai o Ningbo
Periodo de garantía 12 meses. Aceite para engranajes de carga media de grado CKC220# para combustible.
